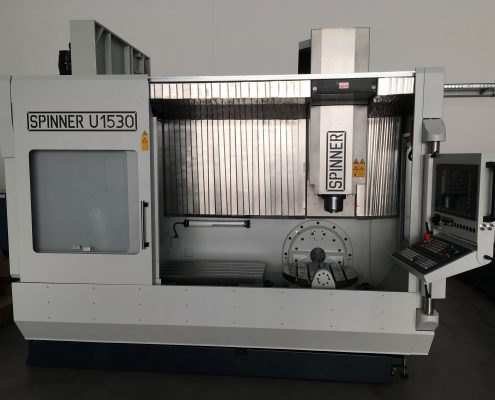

Spinner U5-1530

5-Achs-Bearbeitungszentrum

SPINNER U?-1530 mit Siemens / 840DE-SolutionLine
Universal-Bearbeitungszentrum – GRUNDMASCHINE
mit Steuerung Siemens 840DE-SolutionLine und Farbbildschirm 15″
OHNE Spindel
OHNE Werkzeugwechsler
OHNE Arbeitstisch
-> jeweils zusätzlich zu definieren lt. Zusatzpositionen
Verfahrwege X=1530mm Y=530mm Z=465mm; 48m/min
Linearführung in allen drei Achsen
Erforderliche Aufstellelemente am Maschinenbett zur Justage
Spritzschutzvollverkleidung + Arbeitsraumleuchte
Hydraulik
Dokumentation: Spinner-Handbuch und Siemens-Handbücher in digitaler Form auf CD-ROM
Lackierung zweifarbig RAL 7035 / 5008
Kranbeladung für Werkstücke möglich unter Verwendung des SPINNER-Kranbeladungsgeschirrs lt Preisliste

SPINDEL SK40 / 12.000 UPM für U-630 / U-1530 Siemens
rässpindel bis 12.000 1/min „In-Line“ Direktantrieb (In-Line); 19KW / 121Nm (10%ED)

Werkzeugmagazin 54+1 Plätze SK40 für U?-630 / U?-1530
High-Speed automatischer Werkzeugwechsler als Doppelarmwechsler.
Kettenantrieb mit schnellem CNC-Servomotor angetrieben.

2-Achsen Dreh-Kipptisch D=650 in PRÄZISIONSAUSFÜHRUNG „T“ für U5-630 / U5-1530
Integriert in den Gußsockel im Arbeitsraum der Grundmaschine und feinjustiert
mit Gegenlager vorne am Tischkonsol (beidseitig gelagert).
Drehtischdurchmesser 650mm; incl äusserer abnehmbarer Tischplatte auf dann D=500 (verbesserte Kolissionssituation)
-> Höhere Steifigkeit und Genauigkeit bei hoher Tischlast
-> hohe Tischbelastung 500 kg
-> Schwenkbereich: B=-5°(-90°)/+110
mit T-Nuten zur Befestigung von Werkstücken und Spannvorrichtungen

Direkte Messsysteme „HP-BB“ in BEIDEN Rundachsen B/C für U5-630/1530, Tisch „T“
zur verbesserten Positioniergenauigkeit der Rundachsen

Hydraulische Bremse in BEIDEN Rundachsen B/C für U5-630/1530, Tisch „T“
für erhöhte Steifigkeit bei Schruppbearbeitung im statischen Betrieb

Starrtisch für U?-1530 in ZWEI EBENEN
der obere Teil des Starrtisches ist abnehmbar, 160mm hoch um
1. höhere Werkstücke zu bearbeiten auf dem Starrtisch oder
2. unter Einsatz eines Reitstockes TTS-320 (Artikel 116616)
die 4. Achse der U5 für Wellenbearbeitung zu nutzen

Glasmaßstäbe in X/Y/Z für U?-1530 – SIEMENS-CNC
incl Sperrluftanschluss an die Maßstäbe zum besseren Schutz vor Verschmutzung

Bei Interesse an dieser Vorführmaschine wenden Sie sich bitte an uns, wir erstellen Ihnen gerne ein Angebot.
