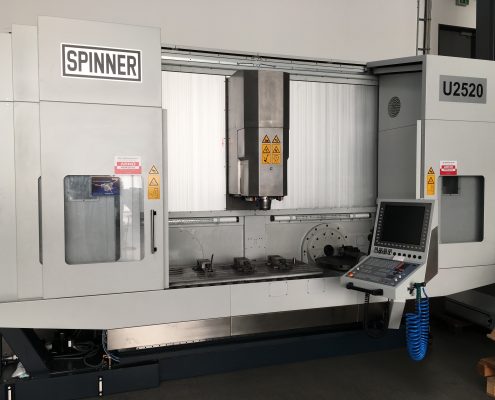

Spinner U5-2520

5-Achsen-Bearbeitungszentrum

5-Achsen Universal-Bearbeitungszentrum mit einteiligem oder geteiltem Arbeitsraum (Pendelbearbeitung).
Rechter Arbeitsraum 5-achsen-Tisch, linker Arbeitrsaum Starrtisch mit integriertem 2-Achsen CNC-Dreh/Kipptisch mit Arbeitstisch mit Gegenlager vorne am Tischkonsol
Drehtischdurchmesser 650mm; incl äusserer abnehmbarer Tischplatte auf dann D=500 Schwingdurchmesser am Tisch oberhalb des Gegenlagers 800 mm
-> Höhere Steifigkeit und Genauigkeit bei hoher Tischlast
-> erhöhte Tischbelastung 500 kg
Beide Rundachsen sind als Fräsachsen auch interpolierend nutzbar.
5-Achsen Simultanbearbeitung ist nur mit Zusatzoptionen (Siehe Steuerungsoptionen) möglich.
Dreh/Kipptisch rechts im Arbeitsraum
Mit zusätzlichem Starrtisch, links im Arbeitsraum mit Steuerung Heidenhain TNC640 und Farbbildschirm 19″
Bedienoberfläche Heidenhain KLARTEXT + FK (freie Konturprogrammierung) oder DIN-/ ISO-Programmierung
Verfahrwege X=2.520mm (2660) Y=520mm Z=460mm C=360° B=-5°(-90°)/+110°; 48m/min
Frässpindel bis 14.000 1/min „Built-In“ Direktantrieb; S1: 74 Nm, 14 kW S6 (40%): 100 Nm, 18,9 kW
Werkzeugkegel Größe 40 nach DIN 69871A; Anzugsbolzen nach DIN 69872A
Ausblaseinrichtung für Spindelkegel
ZWEI automatische Werkzeugwechsler als Doppelarmwechsler für jeweils 32 Werkzeuge (linker Werkzeugwechsler für linken Arbeitsraum, rechter für rechten Arbeitsraum) = 64 Werkzeuge insgesamt
Linearführung in allen drei Achsen
Erforderliche Aufstellelemente am Maschinenbett zur Justage
Späneförderer + Spritzschutzvollverkleidung + Kühlmitteleinrichtung + Arbeitsraumleuchte
Hydraulik und Kühler für Frässpindel
Hydraulische Klemmung für Dreh- und Kippachsen
Beide Rundachsen sind mit direktem Messsystem ausgestattet im Zentrum der Drehachse.
Dokumentation: Spinner-Handbuch und CNC-Handbücher in digitaler Form auf CD-ROM
Lackierung zweifarbig RAL 7035/5008
Standardoptionen für U5-2520-V2:
– Drehtischvariante V2 mit abnehmbarer erweiterter Tischplatte D=500/650 und vorderem Stützlager
– geschlossene Kabinenhaube oben
– Direkte Meßsystem durch Glasmaßstäbe in X/Y/Z/B/C Achsen
– Sonderausführung für Starrtisch für U5-2520 in ZWEI EBENEN

Bei Interesse an dieser Vorführmaschine wenden Sie sich bitte an uns, wir erstellen Ihnen gerne ein Angebot.
